Ventillösningar för gruvindustrin

Inom gruvdrift och mineralbearbetning är applikationerna ofta krävande, och ventilerna arbetar under extrema förhållanden. Därför krävs robusta och tåliga ventiler, särskilt vid hantering av mycket slitande media. Med över 70 års erfarenhet förstår vi gruvindustrins unika utmaningar och erbjuder skräddarsydda lösningar för reglering och tryckkontroll, designade för att hålla länge och hålla underhållskostnaderna så låga som möjligt.

Kontakta våra specialister för mer information
Ramen KSG gummerad kulsektorventil

Den ultimata ventilösningen för gruvindustrin: Ramén KSG Gummerad Kulsektorventil

För att möta behoven inom gruvindustrin har vi utvecklat Ramén KSG Kulsektorventil – en gummerad version av vår Ramén KS Kulsektorventil. KSG-ventilens gummifoder har en hög motståndskraft mot slitage, vilket gör den idealisk för hantering av material som slurry, grus och järnmalm. Alla mediaberörda delar har ett foder av polyuretan (PUR) och naturgummi (NR), som gör att partiklar studsar bort istället för att slita på metallen. KSG-ventilens slitstyrka, noggranna reglering och kompakta design gör den till en unik lösning på marknaden.

Läs mer om Ramén KSG

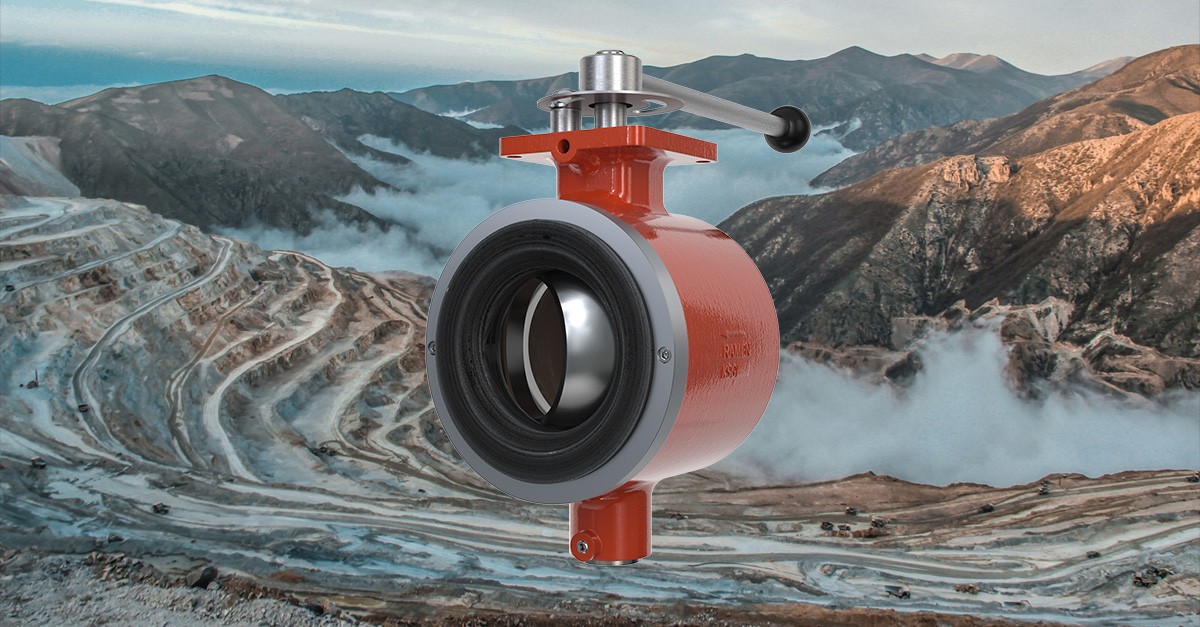

Ramen KSG Gummerad Kulsektorventil för gruvor

Viktiga fördelar med Ramén KSG Kulsektorventil

  • Slitstark med litet underhållsbehov: Gummifodret och den unika designen säkerställer enkel drift med minimalt underhåll och driftstopp.
  • Fri från pluggbildning: Den självdränerande designen förhindrar pluggbildning och avvattning, vilket förlänger ventilens livslängd.
  • Förstärkt slitstyrka: Den kompakta designen med rakt genomlopp minimerar slitage och gör ventilen idealisk för slitande material.
  • Enkel automatisering: Den kompakta designen och låga vridmomentet möjliggör enkel automatisering med små ställdon, perfekt när utrymmet är begränsat.
  • Stabil flödeskontroll: Den självjusterande mekanismen hjälper till att hålla reglerkarakteristiken intakt vilket innebär pålitlig prestanda.
Händer som håller järnmalm

Typiska gruv- och mineralapplikationer för våra ventiler

Vi erbjuder flera olika ventiltyper som är väl lämpade för flertalet processer inom gruvdrift, såsom bearbetning av olika malmtyper som järnmalm, zinkmalm och guldmalm. Vanliga applikationer inkluderar:

Jämförelse mellan Ramén KSG Kulsektorventil och en slangventil

Slangventiler är vanligt förekommande inom gruvindustrin, men under åren har vi ersatt många slangventiler med vår KSG Kulsektorventil. Här är anledningarna:

Check mark icon

Överlägsen flödeskontroll



Ramén KSG erbjuder exakt flödeskontroll med åtta olika alternativ för reducerande portar, vilket gör den idealisk för låga flödeshastigheter där slangventiler har svårt att prestera, särskilt i mindre storlekar som DN25.

Check mark icon

Bättre reglering



KSG-ventiler möjliggör smidig reglering över reglerområdet, till skillnad från slangventiler som är effektiva endast mellan 20 % och 80 % av sitt register.

Check mark icon

Slittåligare



Det runda genomloppet i KSG-ventiler minskar slitaget jämfört med slangventiler, vilket gör dem utmärkta för slitande förhållanden.

Check mark icon

Kompaktare design



KSG-ventiler har en smal och lätt konstruktion som kräver mindre vridmoment, vilket möjliggör användning av mindre och mer kostnadseffektiva ställdon. Slangventiler å sin sida kräver ofta specialanpassade ställdon, vilket ökar både kostnaderna och komplexiteten.

Bild på anrikningsverk för arbetsmiljö

Mer än 10 gånger längre livslängd med Ramén KSG Kulsektorventil

Slitage kan bli dyrt. Ramén KSG Kulsektorventil minimerar slitaget och förlänger livslängden även i de tuffaste gruvmiljöerna, bland annat genom att vara självdränerande, vilket säkerställer att media inte fastnar i ventilen. Detta förhindrar även pluggbildning och avvattning, vilket ger en livslängd som är mer än tio gånger längre än andra jämförbara ventiltyper i gruvapplikationer. När ventilen väl börjar bli nött är Ramén KSG självjusterande, vilket betyder att den behåller geometrin i hålbilden och reglerkarakteristiken förblir intakt.

Bild på anrikningsverk för gruvnäring

Enkelt underhåll med Ramén KSG Kulsektorventil

Inom gruvindustrin innebär varje minut av driftstopp stora kostnader. Därför är det viktigt att välja ventiler med lång livslängd som är enkla att underhålla och byta ut. Ramén KSG Kulsektorventil är utvecklad med fokus på driftsäkerhet och enkelt underhåll. För underhåll krävs endast ett enkelt byte av säte och O-ring. Denna smarta design bidrar inte bara till att hålla underhållskostnaderna nere, utan främjar också miljön. Vi rekommenderar alltid att köpa ett reservdelskit samtidigt som ventilen, för att underlätta framtida byte av reservdelar.

Reservdelskit för Ramén KSG

Exempel på framgångsrik användning av Ramén KSG Kulsektorventil i gruvapplikationer

Här är några vanliga applikationer inom gruvindustrin och varför vår Ramén KSG Kulsektorventil visat sig vara bästa valet för dessa.

Installed Ramén KSG Ball Sector Valve

Applikation: Flödesreglering av avlagringar från förtjockningsmedel

I det här fallet visade vår Ramén KSG kulsektorventil att mjukt naturgummi är betydligt mer slitstarkt än stål. KSG-ventilen visade inga tecken på slitage efter flera månaders kontinuerlig användning. Den överträffade andra ventiltyper som gummislangventiler och fodrade vridspjällsventiler, vilket ledde till lägre underhållskostnader och minskade driftstopp för järnmalmsgruvan.

Installed Ramén KSG Ball Sector Valve

Applikation: Flödeskontroll av vatten till magnetseparator

KSG-ventilen visade sig vara mycket hållbar i denna krävande järnmalmsgruva och förblev i mycket gott skick efter två års användning. Den överlägsna prestandan gjorde att den ersatte andra ventiltyper, som slangventiler, och blev det föredragna valet för pålitlighet och minskat underhåll.

Ramén KSG rubber lined ball sector valve in installation

Applikation: Reglering av utflödet från en gummerad centrifugalpump

I den här applikation blev stålröret i ventilens utlopp snabbt utslitet och ersattes med ett gummifodrat rör. Efter en längre tids drift och inspektion visade det sig att ventilens skick var i stort sett oförändrat och jämförbart med en ny, oanvänd ventil. Detta understryker gummifodrets effektivitet när det gäller att motstå slitage och förlänga ventilens livslängd i tuffa miljöer, vilket gör det till ett betydligt bättre val.

Framgångsrika exempel på användning av våra ventiler i krävande gruvapplikationer

Här är några vanliga applikationer inom gruvindustrin och varför våra ventiler visat sig vara bästa valet för dessa.

Ramén KS Ball Sector Valve installed in a lime application

Applikation:
Reglering av kalk

I detta case bytte kunden ut traditionella slangventiler mot den mer robusta Ramén KS Kulsektorventil för en krävande applikation.

Mineral Processing Aitik

Applikation: Flotationsprocess för att separera värdefulla mineraler

Exempel på gruvverksamheter som har optimerat både flotationsprocessen och mineralåtervinningen med våra ventiler från Badger Meter.

Ramén PRO sizing banner

Optimera dina processer med korrekt ventildimensionering

I alla industriella processer är rätt ventilstorlek avgörande för att uppnå optimal prestanda. En korrekt dimensionerad ventilösning säkerställer kostnadseffektivitet, tillförlitlighet och hållbarhet. Vårt beräkningsverktyg, Ramén PRO Sizing, förenklar denna process och hjälper till att säkerställa att din ventil är perfekt anpassad till din specifika media, flödeshastighet och driftsförhållanden. Vi hjälper dig gärna med ditt ventilval, kontakta oss här.

Se vår instruktionsvideo för att lära dig mer om Ramén PRO Sizing.

Gå till Ramén PRO Sizing (inloggning krävs)

Insikter från anrikningsprocesser i gruvindustrin

Ta del av våra artiklar om ventiler för anrikningsverk, och få värdefulla insikter som hjälper dig att ta välgrundade beslut när det gäller val av ventil och underhåll.

Artikel

Checklista för att beställa rätt ventiler

Säkerställ att du beställer rätt ventiler för din anrikningsanläggning med hjälp av denna omfattande checklista.

Artikel

Tips hur du sköter och underhåller dina ventiler

Ta fram en proaktiv underhållsplan för att minska kostnader och förebygga olyckor.

Artikel

Förbättra säkerheten på arbetsplatsen med rätt ventileer

Läs hur rätt ventilval och regelbundet underhåll kan göra din arbetsmiljö i gruvan säkrare.

Fler ventiler för gruvapplikationer

Utöver Ramén KSG Kulsektorventil erbjuder vi ett flertal andra ventiler anpassade för gruvindustrins unika behov. Ventilerna används världen över, från koppargruvor i Peru till järnmalmsgruvor i Sverige, och är designade för att klara de mest krävande förhållanden.

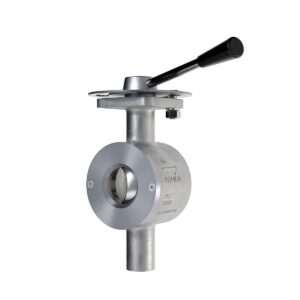

Ramén KS Kulsektorventil med handspak

Ramén KS Kulsektorventil med handspak

Lämpliga för slitande media och tuffa förhållanden. Ventilen är försedd med en låsbar handspak.

Ramén KSC pneumatisk

Ramén KSC Pneumatisk Kulsektorventil

Ramén Kulsektorventil i KSC-utförande är en innovativ helhetslösning för effektiv reglering av gaser och vätskor.

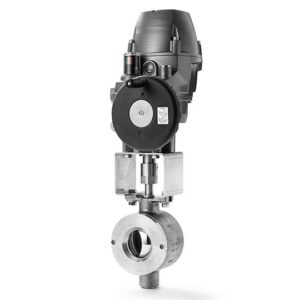

Ramén KSC with a mounted Auma PROFOX electric actuator

Ramén KSC Elektrisk Kulsektorventil

Ramén Kulsektorventil i KSC-utförande är en innovativ helhetslösning för effektiv reglering av gaser och vätskor.

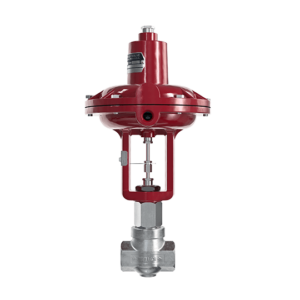

Badger Meter RCV

Badger Meter mikroflödesventiler

Deras exakta flödeskontroll under tuffa förhållanden gör dem idealiska för ett brett spektrum av industriella applikationer.

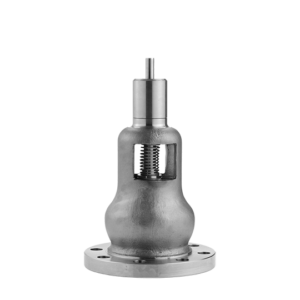

Ramén vacuum valve 100

Ramén vakuumventil VAC100

Vakuumventil som förhindrar att undertryck uppstår i rörsystem, tankar och behållare.

Ramén BAS 302 check valve

Ramén backventil BAS302

Används för att skydda till exempel kompressorer och pumpar från skador som kan orsakas av tillbakaflöden.
