I/P omvandlare

I/P-omvandlare används för att omvandla en analog signal (4–20 mA) till en proportionell, linjär pneumatisk utmatning (3–15 psig). Denna typ av anordning kallas I/P-omvandlare eftersom den omvandlar en strömsignal (I) till en trycksignal (P).

En IP-omvandlare används för kontrollapplikationer när tillförlitlighet och repeterbarhet krävs till låg kostnad. En integrerad volymförstärkare ger hög flödeskapacitet och ökad kontrollhastighet i kritiska applikationer. I/P-omvandlare finns i flera olika modeller och intervall, typisk 0,2-1 bar effekt men också ett utökat intervall upp till 10 bar för pneumatik med högre tryck.

Så fungerar I/P-omvandlare

En IP-omvandlare används i styrapplikationer där man önskar tillförlitlighet och repeterbarhet till en låg kostnad. En integrerad volymförstärkare ger hög flödeskapacitet och ökar kontrollhastigheten i kritiska applikationer. I/P-omvandlare finns i flera olika modeller och intervall, vanligtvis med en 0,2–1 bar-utmatning. Det finns dock även omvandlare med upp till 10 bar för högtryckspneumatik.

Montering av I/P omvandlare

I/P-omvandlaren monteras vanligtvis på pneumatiska ställdon av standardmodell eller i skåp. De finns i standardmodell för vägg-, panel- eller rörmontering, samt för DIN-skena och grenrörssatser (tillval). Multifunktionella grenrör har gemensamma tillförselventiler och individuella avstängningsventiler.

Våra olika typer av I/P omvandlare

Ramén Valves erbjuder allmänna, miniatyr- och multifunktionella I/P-omvandlare från Flowserve, ITT och ControlAir. Vi beskriver några av dem här nedanför. Vill du ha mer information om våra I/P omvandlare är du välkommen att kontakta oss eller boka ett möte med en av våra produktspecialister.

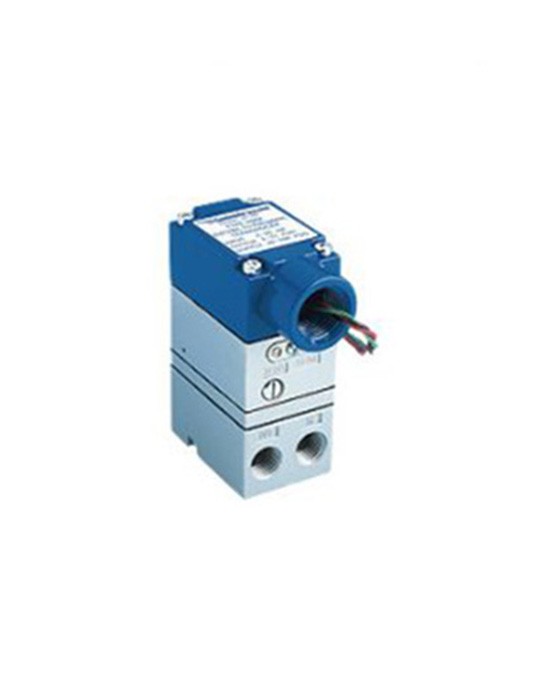

I/P omvandlare T500X från ControlAir

ControlAir typ 500X omvandlar en ström- eller spänningsinsignal till ett linjärt proportionellt pneumatiskt uttryck. Detta mångsidiga instrument är designat för styrtillämpningar som kräver en hög grad av tillförlitlighet och repeterbarhet till en rimlig kostnad. Tillvalet NEMA 4X (IP65) är en variant som möjliggör splashdown och utomhusinstallation.

Vanligtvis används dessa enheter för applikationer som kräver drift av ventilställdon, pneumatiska ventillägesställare, spjäll- och jalusinställdon, slutkontrollelement, reläer, luftcylindrar, banspännare, kopplingar och bromsar. Branscher som använder ControlAir typ 500X inkluderar petrokemi, HVAC, energihantering, textil, papper, papperskonvertering, livsmedel och läkemedel.

I/P omvandlare T550X från ControlAir

ControlAir typ 550X är en elektronisk tryckregulator som omvandlar en variabel signal (ström eller spänning) till en proportionell pneumatisk utgång. Dess kompakta hölje, tillgängliga portar och enkla justeringar gör dem ideala i applikationer med begränsat utrymme. Detta ekonomiska instrument ger exakt lufttrycksreglering till ställdon, ventiler, lägesställare och andra slutliga kontrollelement. En inbyggd volymförstärkare ger hög flödeskapacitet, vilket ökar kontrollhastigheten i kritiska applikationer.

I/P omvandlare T900X från ControlAir

ControlAir typ 900X I/P, E/P-givare omvandlar en elektrisk signal (ström eller spänning) till en proportionell pneumatisk utgång. Genom att använda tryckåterkopplingskretsar med sluten slinga ger den exakta, stabila tryckutgångar till slutliga kontrollelement. Immunitet mot vibrationseffekter eller monteringsposition, hög tolerans mot oren luft och låg luftförbrukning gör denna enhet idealisk för krävande applikationer. Det kompakta höljet, tillgängliga portar och enkla justeringar gör den perfekt för trånga utrymmen. En inbyggd volymförstärkare ger hög flödeskapacitet, vilket ökar kontrollhastigheten i kritiska applikationer.

I/P omvandlare T925X från ControlAir

Förgreningsrör ger en gemensam matningsport till våra ControlAir typ 900X och typ 550X I/P, E P-givare. Fördelare finns tillgängliga för 3, 5, 10 och 15 enheter. Inloppsportarna har en patenterad individuell avstängningsventil som möjliggör säker on-line service eller modifiering med matningstryck på. Enskilda enheter kan installeras eller tas bort utan att andra enheter påverkas på grenröret. Konstruktionen av grenröret är enkel och flexibel. Anslutningsportar träs enkelt in i I/P, E/P-enheterna.

Ingen ytterligare hårdvara som backventiler eller adaptersatser krävs. Typ 925 kan monteras på DIN-skena (tillval). Typ 925 kan också användas som ett gemensamt utgångsgrenrör för magnetventiler.

Kontakta oss gärna för mer information om våra I/P omvandlare. Vi hjälper dig hitta rätt lösning för din process.
